RADIALL, одна из компаний-изобретателей стандарта QLF®. Вся продукция Radiall серии QN запатентована и имеет сертифицированную систему Quick Lock (QLF®).

Объединение Quick Lock Formula® - группа компаний, которые договорились о стандарте наиболее технически прогрессивной системы RF-соединений.

QLF® представляет из себя стандарт взаимной соединяемости для коммерческого использования равно как QMA, так и QN соединителей. Цель: дать промышленности разные источники изделий соответствующих стандартам QMA и QN .

При проектировании ВЧ разъемов в новых устройствах проектировщики обычно стремятся сэкономить свободное место и обеспечить простоту эксплуатации. Новое семейство быстросъемных разъемов "Quick Lock", производимых компанией Radiall, специально предназначено для удовлетворения этих требований.

Новая серия разъемов QN обладает многочисленными преимуществами:

Надежное устройство фиксации разъема:
Разъемы новой серии QN имеют новаторскую систему надежной фиксации при состыковке, обеспечивающую надежное соединение линии связи и устраняющее риск ослабления или избыточной затяжки соединений. Эти разъемы представляют собой рентабельное, универсальное и воспроизводимое решение для РЧ соединений, для которых требуются большая мощность и малые потери при передаче сигнала.

Экономия времени:

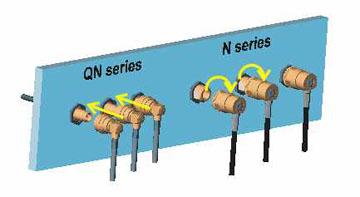

Новые разъемы серии QN позволяют осуществлять состыковку в 10 раз быстрее, чем обычные модели навинчиваемых разъемов N-типа. Система фиксации разъемов при состыковке требует менее 2-х секунд для соединения новых разъемов серии QN в условиях эксплуатации (см. рисунок для сравнения процесса состыковки пары ответных частей стандартного навинчиваемого разъема N-типа с разъемами серии QN)

Экономия свободного места:
В новых устройствах с высокоплотным монтажом расстояние между разъемами на панели может быть оптимизировано по сравнению с моделями разъемов N-типа, поскольку новые разъемы серии QN занимают меньше места. Действительно, размеры разъемов серии QN с фиксацией при состыковке меньше соответствующих размеров обычных моделей навинчиваемых разъемов N-типа, тем самым можно сэкономить место, необходимое для применения монтажного инструмента.

Рентабельность:
Поскольку для монтажа разъемов не требуется гаечный ключ, устраняется риск повреждения или оцарапывания установочной панели.
Кроме того, вилки разъемов на кабелях могут свободно проворачиваться в гнездах установочной панели, что позволяет устранить любые механические нагрузки на кабеле и увеличить гибкость в процессе монтажа.

Высокие рабочие характеристики:
Новые разъемы серии QN обладают высокими электрическими характеристиками, аналогичными разъемам серии N, в интервале рабочих частот от постоянного тока до 11 ГГц; для 50-оммных соединений рабочие характеристики были оптимизированы, при этом обеспечивается интервал частот от постоянного тока до 6 ГГц. Типовые значения коэффициентов стоячей волны по напряжению (КСВН) новых разъемов серии QN: 1,052 в интервале от постоянного тока до 3 ГГц и 1,12 в интервале от 3 до 6 ГГц. Соответствующие потери на отражение: 32 дБ в интервале от постоянного тока до 3 ГГц и 25 дБ в интервале от 3 до 6 ГГц. Высокая эффективность экранировки обеспечивает уровень РЧ потерь всего -90 дБ в интервале от постоянного тока до 3 ГГц и -80 дБ в интервале от 3 до 6 ГГц. Уровень интермодуляционных искажений (IMP3) равен -155 дБ по шкале "С" шумомера (-112 дБ от уровня 1 мВт), номинальная мощность 300 Вт на частоте 2,5 ГГц, разъемы выдерживают 100 расстыковок.

Применение
В составе новой серии QN имеется широкий спектр разъемов, в том числе прямых и угловых вилок, гнезд разъемов для установки на перегородках, фланцевых розеток, розеток для установки на печатных платах, адаптеров и пр. Поскольку новые разъемы серии QN влагонепроницаемые (IP 68), их можно использовать внутри и вне помещений в любых РЧ устройствах, в которых требуется большая мощность и малые потери при передаче сигнала, например, системы вещательного телевидения (BTS) в телекоммуникационных сетях нового поколения (GSM, PCS, WCDMA, UMTS и пр.), в антенных перемычках и фидерах. Разъемы серии QN также удовлетворяют требованиям многих других РЧ применений, например, испытательным и измерительным системам, военному оборудованию, промышленным сетям и пр.
